廣告道閘限位及中間臂的調試說明
機芯名稱圖：
圖一

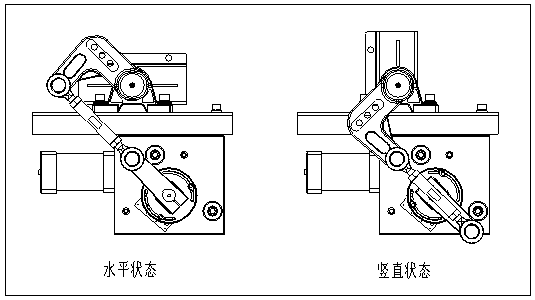

水平及豎直狀態位置圖：
圖二
閘桿的水平和豎直主要由磁鐵背板上的磁鐵位置和中間臂的長短來調整；磁鐵位置控制輸出軸拐臂的旋轉角度，中間臂的長短控制主軸拐臂的旋轉角度。
1.使用工具：十字螺絲刀 活動扳手
2.調試方法：
2.1 限位的調試
1）用十字螺絲刀擰松磁鐵套上的螺絲，適當移動磁鐵的位置。當閘桿水平狀態時，向前移動磁鐵，閘桿向上轉動；向后移動磁鐵，閘桿向下轉動。當閘桿豎直狀態時，向前移動磁鐵，閘桿向下轉動；向后移動磁鐵，閘桿向上轉動。
2）磁鐵的移動范圍不可過大，移動時不可使輸出軸拐臂撞到限位銷軸。
3）限位板上有指示燈，磁鐵移動指示燈不亮?xí)r，說明超出霍爾的檢測范圍。
4）磁鐵要固定在合理的位置，盡量使輸出軸拐臂和中間臂保持在一條直線上。
2.2 中間臂的調試
1）用活動扳手松開中間臂兩端的螺母，方可轉動中間臂。
2）當中間臂變長，閘桿向下轉動；當中間臂變短，閘桿向上轉動。
3）閘桿調到合適位置后，鎖緊中間臂兩端的螺母。
警告：非專業人士請勿進行調試，建議斷電操作！

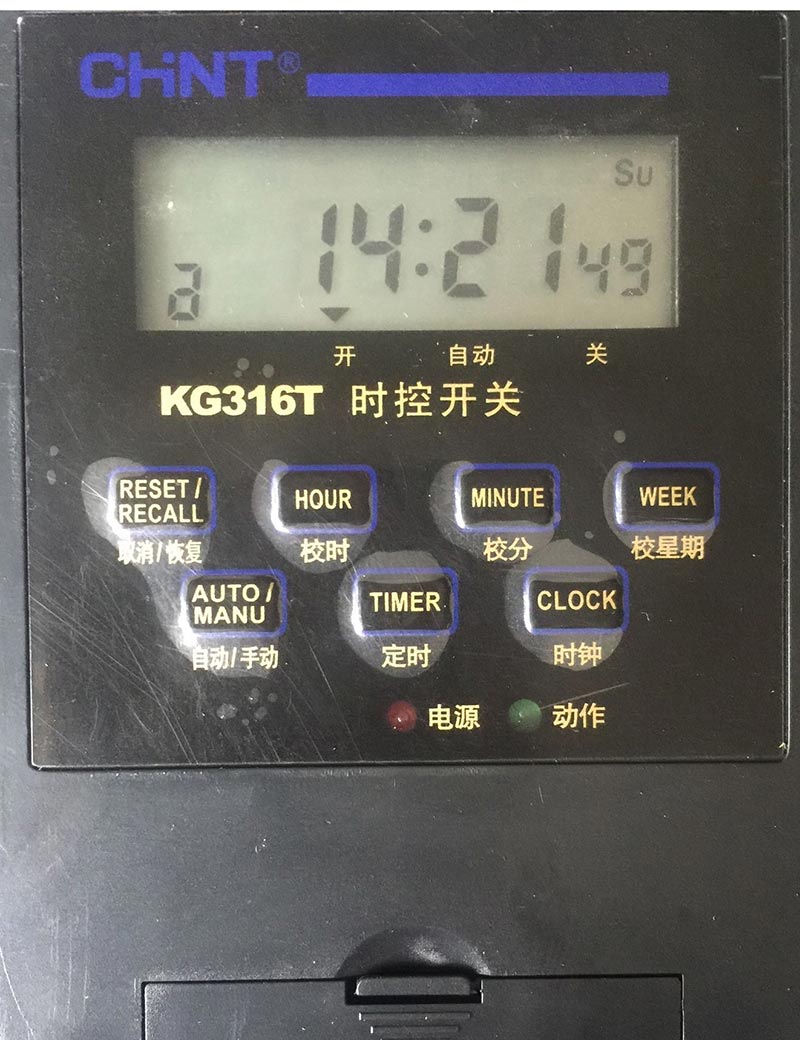

時控開關的使用說明
